Decoder-ডিকোডার | Encoder-এনকোডার | Computational logic circuits



Decoder-ডিকোডার

ডিকোডারও হলোএকটি কম্বিশনাল লজিক সার্কিট,যা ইনপুটে দেওয়া তথ্যকে ডিকোড তথা রূপান্তর করে।

ডিকোডারের ইনপুট ও আউটপুটের সম্পর্ক n=2^n. অর্থাৎ 2 টি ইনপুট হলে, 4 টি আউটপুট হবে।

এক্ষেত্রে কোনো কন্ট্রোল লাইন থাকে না, কিন্তু  একটি এনেবেল সুইচ থাকে।

Block Diagram of Decoder(2 to 4)

Block Diagram of Decoder(2 to 4)

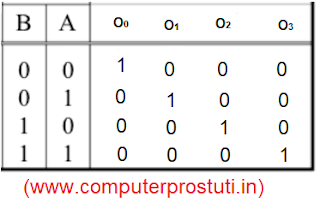

Truth Table of Decoder(2 to 4)

Truth Table of Decoder(2 to 4)

Logic circuit of Decoder(2 to 4)

Logic circuit of Decoder(2 to 4)

Encoder-এনকোডার

এনকোডারও হলোএকটি কম্বিশনাল লজিক সার্কিট,যা ইনপুটে দেওয়া তথ্যকে বাইনারি তথ্যে এনকোেড করে তথা রূপান্তর করে।

এনকোডারের  আউটপুট ও ইনপুটের সম্পর্ক n=2^n. অর্থাৎ 2 টি আউটপুট হলে, 4 টি  ইনপুট হবে,ডিকোডারের পুরো উল্টো/বিপরীত।

এক্ষেত্রেও কোনো কন্ট্রোল লাইন থাকে না, কিন্তু  একটি এনেবেল সুইচ থাকে।

Block Diagram of Encoder(8 to 3)


Block Diagram of Encoder(8 to 3)

Truth Table of Encoder(8 to 3)

Truth table of Encoder(8 to 3)

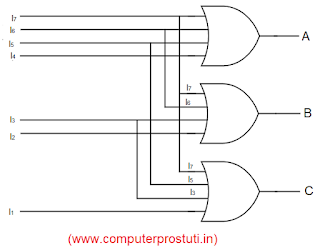

Logic circuit of Encoder(Octal to Binary)

Logic circuit of Encoder(Octal to Binary)
